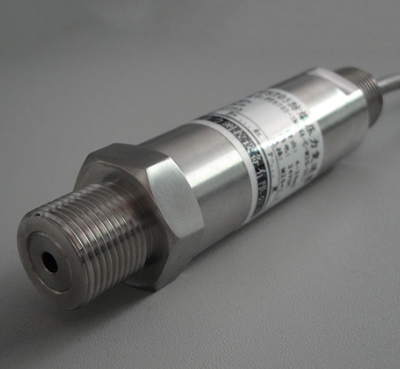

幾種壓力傳感器的調試方法

　　面對壓力傳感器的調試比如比較常見的傳感器輸出大于20mA或無輸出、壓力指示不正確等問題，這些問題多少是令人頭疼的，然而。只需要了解少量的壓力傳感器的調試方法等基礎知識在下面面臨同樣的問題就可以迎刃而解了，下面，小編就為大家簡單介紹一下幾種壓力傳感器的調試方法。


一、壓力傳感器輸出≥20mA

　　1: 壓力傳感器電源是否正常;如果小于12VDC，則應檢查回路中是否有大的負載，壓力傳感器負載的輸入阻抗應符合RL≤(壓力傳感器供電電壓-12V)/( 0.02A) Ω。

　　2:實際壓力是否超過壓力變送器的所選量程;重新選用適當量程的壓力傳感器。

　　3:壓力傳感器是否損壞，嚴重的過載有時會損壞隔離膜片。需發回生產廠家進行修理。

　　4:接線是否松動;接好線并擰緊。

　　5:電源線接線是否正確;電源線應接在相應的接線柱上。

二、壓力指示不正確

　　1:壓力傳感器電源是否正常;如果小于12VDC，則應檢查回路中是否有大的負載，變送器負載的輸入阻抗應符合RL≤(變送器供電電壓-12V)/( 0.02A) Ω

　　2: 參照的壓力值是否一定正確;如果參照壓力表的精度低，則需另換精度較高的壓力表。

　　3: 壓力指示儀表的量程是否與壓力變送器的量程一致;壓力指示儀表的量程必須與壓力變送器的量程一致。

　　4:壓力指示儀表的輸入與相應的接線是否正確;壓力指示儀表的輸入是4~20mA的，則變送器輸出信號可直接接入;如果壓力指示儀表的輸入是1~5V的則必須在壓力指示儀表的輸入端并接一個精度在千分之一及以上、阻值為250Ω的電阻，然后再接入變送器的輸入。

　　5:變送器負載的輸入阻抗應符合RL≤(變送器供電電壓-12V)/( 0.02A) Ω;如不符合則根據其不同可采取相應措施：如升高供電電壓(但必須低于36VDC)、減小負載等。


　　6:多點紙記錄儀沒有記錄時輸入端是否開路; 如果開路則：1)、 不能再帶其他負載;2)、 改用其他沒有記錄時輸入阻抗≤250Ω的記錄儀。

　　7:相應的設備外殼是否接地設備外殼接地。

　　8:是否與交流電源及其他電源分開走線與交流電源及其他電源分開走線。

　　9:壓力傳感器是否損壞，嚴重的過載有時會損壞隔離膜片。 需發回生產廠家進行修理。

　　10:管路內是否有沙子、雜質等堵塞管道，有雜質時會使測量精度受到影響; 需清理雜質，并在壓力接口前加過濾網。

　　11:管路的溫度是否過高，壓力傳感器的使用溫度是-25~85℃，但實際使用時最好在-20~70℃以內。 加緩沖管以散熱，使用前最好在緩沖管內先加些冷水，以防過熱蒸汽直接沖擊傳感器，從而損壞傳感器或降低使用壽命。

三、壓力傳感器無輸出

　　1:查看壓力傳感器電源是否接反;把電源極性接正確。

　　2:測量壓力傳感器的供電電源，是否有24V直流電壓;必須保證供給壓力傳感器的電源電壓≥12V(即壓力傳感器電源輸入端電壓≥12V)。如果沒有電源，則應檢查回路是否斷線、檢測儀表是否選取錯誤(輸入阻抗應≤250Ω);等等。


　　3:如果是帶表頭的，檢查表頭是否損壞;表頭損壞的則需另換表頭。

　　4:將電流表串入24V電源回路中，檢查電流是否正常;如果正常則說明壓力傳感器正常，此時應檢查回路中其他儀表是否正常。

　　5:電源是否接在變送器電源輸入端;把電源線接在電源接線端子上。

　　以上就是小編的介紹，希望對打擊了解壓力傳感器的調試方法有所幫助。
